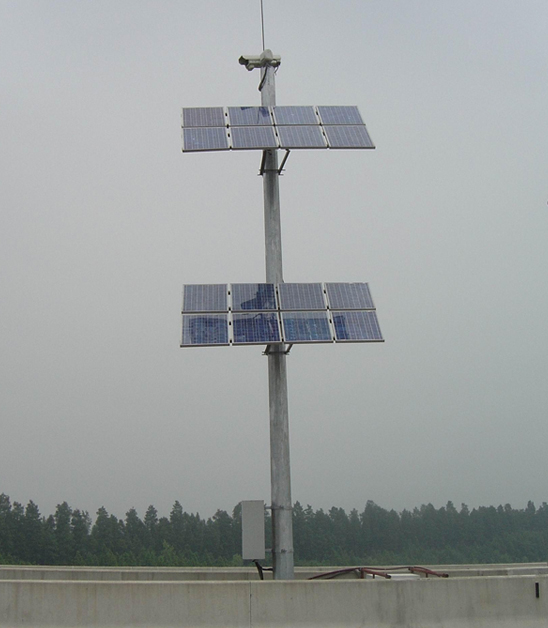

用途：固定攝像桿；
基礎結構、尺寸：如圖所示；
基礎型號：由所需固定的攝像桿型號確定； 制作要求：a、應符合現行國家標準《電氣裝置安裝工程電纜線路施工及驗收規范》的有關規定；
b、基礎與窨井之間應有穿線管，且放置鐵絲；
c、基礎鋼板上鋼筋按M20 標準攻絲，配鍍鋅螺絲兩個、平光墊圈和彈簧墊圈各一個。
材料：8mm 鋼板、20mm 鋼筋、C25 混凝土、碎石、2.5 英寸PVVC 彎管；沒有特殊情況所有監控立桿預埋件混凝土為C25砼，所配鋼筋符合國標及受風要求。其中水泥為425號普通硅酸鹽水泥，混凝土的配比和最小水泥用量應符合GBJ204-83的規定。監控立桿預埋件基礎混凝土澆搗必須密實，禁止混凝土有空鼓。
